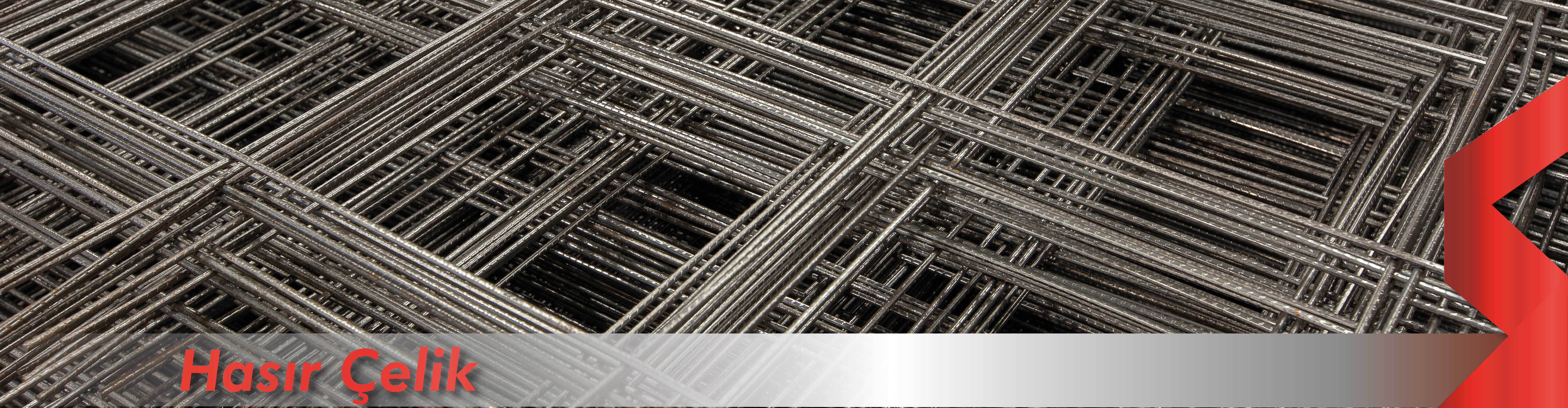

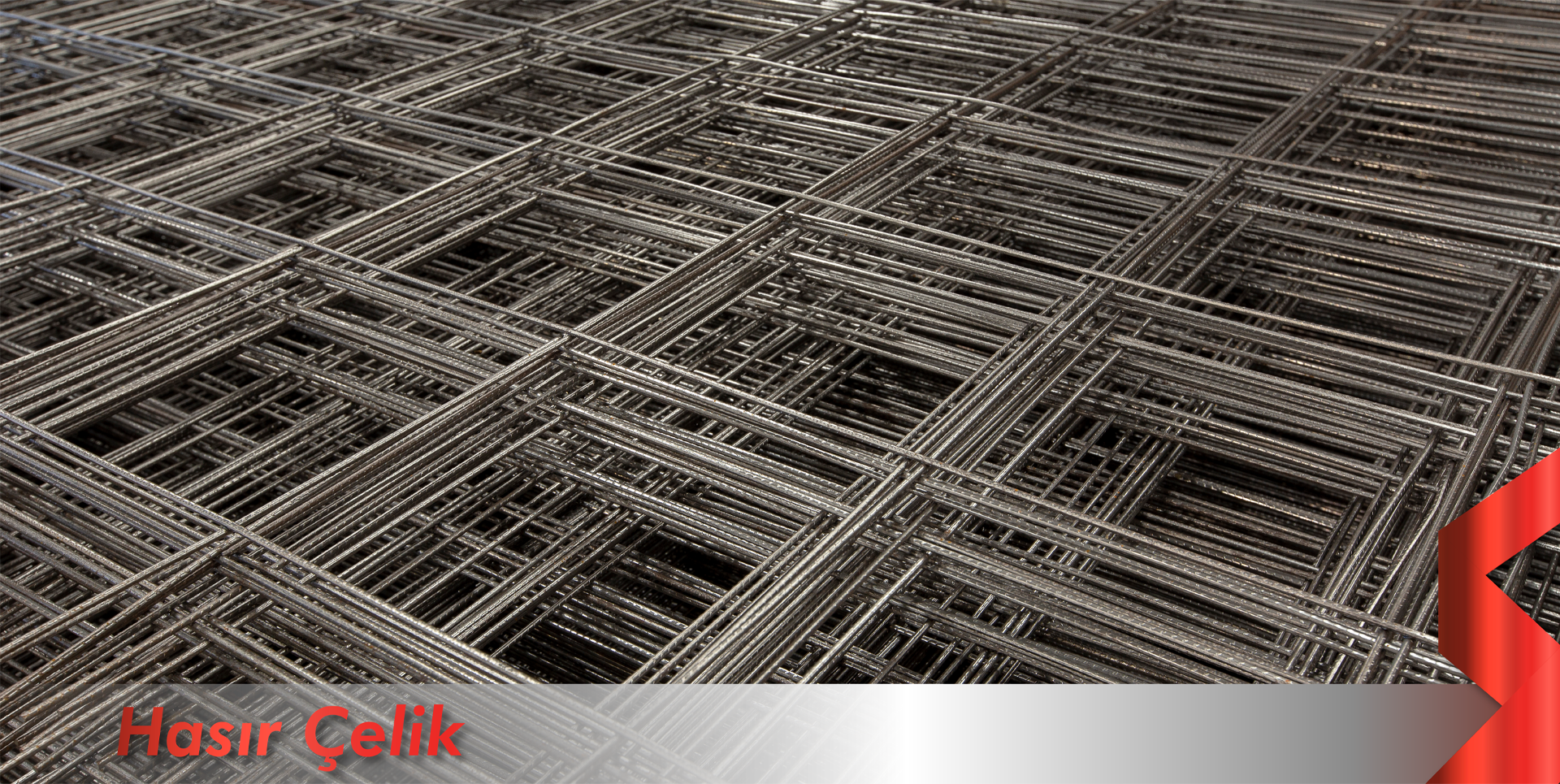

Çelik Hasır

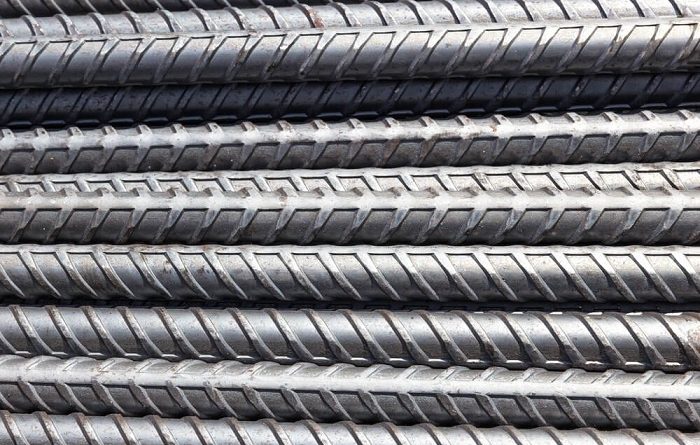

Çelik hasır, döşeme, perde, istinat duvarı, temeller, saha betonları, tünel ve galeriler kanal ve kanaletlerin donatı malzemesidir. Çelik hasır, Ankara Demir Çelik A.Ş. Tarafından soğuk çekilerek mukavemeti arttırılmış ve nervürlendirilmiş St IVb çubuklarının birbirlerine elektrik nokta kaynağı ile birleştirilmesi suretiyle imal edilir. Fabrikamız bünyesinde çelik hasırlar iki ana tip olarak üretilir:
R (Dikdörtgen gözlü) tipi hasırlar; Tek istikamette çalışan yapı elemanları için üretilir.
Q (Kare gözlü) tipi hasırlar; Çift istikamette çalışan yapı elemanları için üretilir.

MEKANİK ÖZELİKLERİ

Minimum Akma Sınırı 500/N mm2
Minimum Çekme Kuvveti 550/N mm2
Minumum Kopma Uzaması 5-8 %
Hammadde SAE 1008,1010 Kalite
Filmaşin kullanılmaktadır.

ÇELİK HASIR TEL ÖLÇÜLERİ

Cubuk Çapı 4,0 - 10,0mm
Çubuk Yüzeyi Ner vürlü, Düz Yada-
Kaynaktan sonra sıcak daldırma Galvanizli
Göz aralığı (mm) 75+100
100+100
150+150
200+200
250+250
Hasır Ebadı En 50 - 250cm
Boy 50 - 600cm

Q Tipi Çelik Hasır Tablosu

Q Tipi Hasır Çelik Tablosu
Hasır Tipi Q	Çubuk Aralığı (mm) Boy/En	Çubuk Çapı (mm) Boy/En	Hasır Kesit Alanı (cm²/m) Boy/En	Hasır Birim Ağırlığı kg/m²
Q 106/106	150/150	4.5/4.5	1.06/1.06	1.70
Q 131/131	150/150	5.0/5.0	1.31/1.31	2.09
Q 158/131	150/150	5.5/5.0	1.58/1.31	2.32
Q 158/158	150/150	5.5/5.5	1.58/1.58	2.54
Q 188/131	150/150	6.0/5.0	1.88/1.31	2.57
Q 188/158	150/150	6.0/5.5	1.88/1.58	2.78
Q 188/188	150/150	6.0/6.0	1.88/1.88	3.01
Q 221/131	150/150	6.5/5.0	2.21/1.31	2.83
Q 221/158	150/150	6.5/5.5	2.21/1.58	3.05
Q 221/188	150/150	6.5/6.0	2.21/1.88	3.28
Q 221/221	150/150	6.5/6.5	2.21/2.21	3.53
Q 257/131	150/150	7.0/6.0	2.57/1.31	3.12
Q 257/158	150/150	7.0/6.5	2.57/1.58	3.34
Q 257/188	150/150	7.0/4.5	2.57/1.88	3.57
Q 257/221	150/150	7.0/5.0	2.57/2.21	3.82
Q 257/257	150/150	7.0/5.0	2.57/2.57	4.10
Q 295/131	150/150	7.5/5.0	2.95/1.31	3.44
Q 295/158	150/150	7.5/5.5	2.95/1.58	3.66
Q 295/188	150/150	7.5/6.0	2.95/1.88	3.89
Q 295/221	150/150	7.5/6.5	2.95/2.21	4.14
Q 295/257	150/150	7.5/7.0	2.95/2.57	4.41
Q 295/295	150/150	7.5/7.5	2.95/2.95	4.71
Q 317/131	150/150	5.5d/5.0	3.17/1.31	2.93
Q 317/158	150/150	5.5d/5.5	3.17/1.58	3.15
Q 317/188	150/150	5.5d/6.0	3.17/1.88	3.38
Q 317/221	150/150	5.5d/6.5	3.17/2.21	3.63
Q 317/257	150/150	5.5d/7.0	3.17/2.57	3.91
Q 317/295	150/150	5.5d/7.5	3.17/2.95	4.20
Q 317/131	150/150	6.0d/5.0	3.17/1.31	3.29
Q 377/158	150/150	6.0d/5.5	3.77/1.58	3.51
Q 377/188	150/150	6.0d/6.0	3.77/1.88	3.74
Q 377/221	150/150	6.0d/6.5	3.77/2.21	3.99
Q 377/257	150/150	6.0d/7.0	3.77/2.57	4.26
Q 377/295	150/150	6.0d/7.5	3.77/2.95	4.56
Q 443/158	150/150	6.5d/5.5	4.43/1.58	3.89
Q 443/188	150/150	6.5d/6.0	4.43/1.88	4.13
Q 443/221	150/150	6.5d/6.5	4.43/2.21	4.38
Q 443/257	150/150	6.5d/7.0	4.43/2.57	4.65
Q 443/295	150/150	6.5d/7.5	4.43/2.95	4.95
Q 513/188	150/150	7.0d/6.0	5.13/1.88	4.56
Q 513/221	150/150	7.0d/6.5	5.13/2.21	4.81
Q 513/257	150/150	7.0d/7.0	5.13/2.57	5.08
Q 513/295	150/150	7.0d/7.5	5.13/2.95	5.38
Q 513/221	150/150	7.5d/6.5	5.89/2.21	5.27
Q 513/257	150/150	7.5d/7.0	5.89/2.57	5.54
Q 513/295	150/150	7.5d/7.5	5.89/2.95	5.84

R Tipi Çelik Hasır Tablosu

R Tipi Hasır Çelik Tablosu
Hasır Tipi R	Çubuk Aralığı (mm) Boy/En	Çubuk Çapı (mm) Boy/En	Hasır Kesit Alanı (cm²/m) Boy/En	Hasır Birim Ağırlığı kg/m²
R 106	150/250	4.5/4.5	1.06/0.64	1.33
R 131	150/250	5.0/5.0	1.31/0.78	1.65
R 158	150/250	5.5/5.0	1.58/0.78	1.86
R 188	150/250	6.0/5.0	1.88/0.78	2.10
R 221	150/250	6.5/5.0	2.21/0.78	2.36
R 257	150/250	7.0/5.0	2.57/0.78	2.63
R 295	150/250	7.5/5.0	2.95/0.78	2.93
R 317	150/250	5.5d/5.0	3.17/0.78	3.11
R 335	150/250	8.0/5.0	3.35/0.78	3.25
R 377	150/250	6.0d/5.0	3.77/0.78	3.58
R 443	150/250	6.5d/5.5	4.43/0.95	4.22
R 513	150/250	7.0d/6.0	5.13/1.13	4.92
R 589	150/250	7.5d/6.5	5.89/1.33	5.66
